浸渗设备的使用特点和浸渗技术工艺流程详细解析

一、浸渗设备的使用特点

1. 设备本质定位

浸渗设备本质上是一套"真空+压力+温控+流体循环"的集成系统，核心目的只有一个：让低粘度液体强行进入微米级孔隙并在内部固化封堵。

它的技术门槛不在单件部件，而在多物理场协同控制——真空度、压力、温度、流速、时间这五个变量任何一个失控，结果就是合格率崩盘。

2. 主流设备结构组成

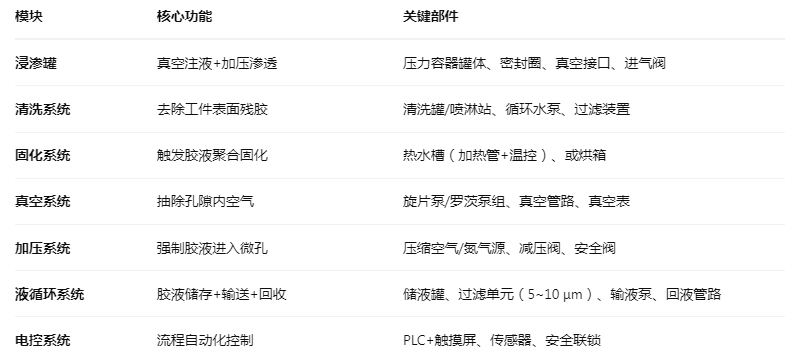

一套完整的有机浸渗线通常包含以下模块：

3. 设备使用中的核心特点

（1）压力容器属性，安全是第一红线

浸渗罐属于特种设备（简单压力容器或固定式压力容器，视设计压力而定），设计压力通常 0.6~1.0 MPa。

安全联锁：罐内有压时罐盖机械锁死，这是法律要求不是可选功能。

操作员必须经过压力容器安全培训，这不是走过场。

（2）胶液对管路是"慢性杀手"

有机浸渗剂（甲基丙烯酸酯）在管路中残留后，遇热或长时间静置会自聚固化，一旦堵管，拆洗成本极高。

所以设备设计上必须有CIP（在线清洗）功能，停机前强制水洗循环管路。

高端设备会在关键管路设伴冷盘管，防止环境温度导致胶液在管内预聚。

（3）参数耦合性强，牵一发动全身

真空度不够 → 孔内空气抽不净 → 加压时胶液被空气"顶住"进不去

加压不够 → 胶液渗透深度不足 → 深孔底部封不住

清洗不净 → 表面残胶固化 → 后续机加工刀具崩刃、装配干涉

固化不足 → 胶层强度不够 → 使用中渗漏复发

任何一个环节出问题，最终表现都是"渗漏率上升"，但根因可能在前三道工序中的任何一道。

（4）自动化程度差异大

手动型：阀门全靠人拧，适合小批量、多品种、预算紧的厂

半自动型：PLC控制流程，人工上下料，主流选择

全自动型：机械手上下料+全流程自动，节拍快、一致性好，适合大批量（如汽车压铸件产线）

连续式隧道炉型：浸渗→清洗→固化一体线，占地大但产能极高

（5）环境配套要求高

车间需要防爆通风（VOCs）

废水处理系统（含未聚合单体的清洗水）

胶液冷藏储存（8~28℃，部分要求更低）

压缩空气品质要求（无油、干燥，否则污染胶液）

二、浸渗技术工艺流程详细解析

1. 工艺原理（先搞懂"为什么能封住"）

微孔渗漏的本质是：金属铸件/粉末冶金件内部存在相互连通的孔隙通道，压力介质（水、油、气）沿通道穿透。

浸渗封堵的逻辑是：

把孔隙里的空气抽走（真空）

让低粘度液体填满孔隙（注液+加压）

让液体在孔隙内固化成固体（热/厌氧固化）

把孔隙从"通孔"变成"实心"

关键物理参数：

浸渗剂粘度：一般 5~20 mPa·s（接近水），粘度越低渗透越深

微孔直径：通常封堵 0.05~0.5 mm 的孔隙（再大就需要补焊了）

渗透深度：与粘度、压力、时间、孔径呈复杂关系，一般可达数毫米到十几毫米

2. 标准工艺流程（以甲基丙烯酸酯真空压力浸渗为例）

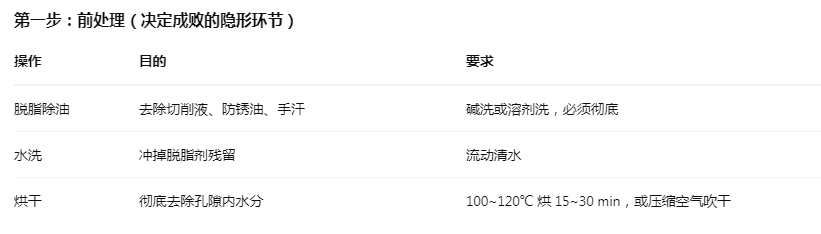

前处理 → 装篮 → 干真空 → 湿真空注液 → 加压渗透 → 回液 → 甩干 → 水洗 → 固化 → 漂洗/干燥 → 检漏 → 后处理

为什么这么重要？

油膜会排斥胶液（不相溶），胶液碰到油就缩成水珠状进不去孔

孔隙里有水，真空抽不净（水沸点高），加压时水蒸气膨胀把胶液挤出

很多厂渗漏率高，根因就是前处理偷工减料

第二步：装篮上架

工件之间留间隙，保证胶液流通

盲孔、深孔朝下或侧放，利于排气和排液

篮具不能太密，否则形成"死区"真空度达不到

螺纹孔用橡胶塞或胶带保护（可选，看后续是否需要机加工）

第三步：干真空（抽除孔隙内空气）

关闭所有阀门 → 启动真空泵 → 抽至 -0.095~-0.098 MPa → 保压 5~15 min

操作要点：

真空度必须达标，这是后面胶液能否进入的前提

保压时间取决于工件壁厚和孔径分布：薄壁件 5 min，厚大件/微细孔 15~20 min

保压期间真空度不应明显回升（回升说明有泄漏或放气）

原理： 孔隙内的空气被抽出后，孔内形成负压。后续注液时，外部大气压+胶液重力会"推"着胶液往孔里走。

第四步：湿真空注液（胶液进入罐内）

保持真空状态 → 打开进液阀 → 胶液靠负压被吸入罐内 → 淹没工件 → 继续湿真空 3~5 min

操作要点：

注液速度不能太快，防止飞溅和产生气泡

液面必须完全淹没工件，高出 5~10 cm

湿真空继续抽的目的是：把工件表面和孔隙入口处的气泡再抽一遍，确保胶液与金属直接接触

第五步：加压渗透（核心动作）

关闭真空阀 → 缓慢通入压缩空气/氮气 → 升压至 0.4~0.6 MPa → 保压 10~20 min
