无机浸渗设备操作注意及五金件浸渗过程

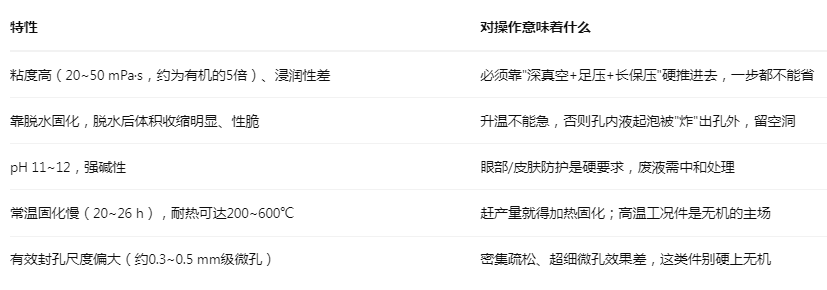

无机浸渗剂主成分是硅酸钠（水玻璃），靠脱水缩聚+金属氧化物交联固化成陶瓷状填充物。它的性格决定了后面所有操作和工艺参数的取向：

设备操作注意事项

开机前必查

电气线路无漏电短路、操作台各按钮/仪表正常，风、水、气阀门灵活可靠

吊车吊钩吊具有无断裂、大小车限位与刹车是否有效（全流程要反复吊运，这是伤人的高发点）

固化罐电炉丝有无断裂、接地是否良好

装罐与开合盖（最危险环节）

密封圈必须完好、罐盖盖严、卡紧螺栓对称均匀上紧

严禁带压开罐：浸渗完毕必须把压缩空气全部放净，才能松螺栓

开盖、关盖时手和头部与罐口保持安全距离；打开烘干/固化罐盖前，电控开关要从自动切到手动

操作人员需戴防护眼镜、耐碱手套、工作服；非操作人员不得上操作平台

压力控制红线

加压不得大于设备额定值（常见0.5~0.8 MPa，薄壁铝件取0.4~0.5 MPa防变形，厚壁铸铁/钢件可取上限）

排液/回液时压力不得大于0.2 MPa，否则会把浸渗液压出罐外伤人

开气搅拌阀必须由小到大缓慢开，防止暴沸飞溅

浸渗液维护（无机最容易被忽略的坑）

浸渗罐工作时关制冷机，停机且环境温度≥25℃时开制冷机组——高温会让胶液在罐内自聚固化

每天工作前打开隔离罐底部阀门排废液约10分钟再关闭

使用前用经油水分离器的压缩空气搅拌均匀；至少每月用300~400目滤布过滤一次杂质，约半年沉淀48 h后放出底部5~10%（"清锅底"）

铜、铁离子是固化催化剂：浸渗铜铁件带入的碎屑会加速胶液异常固化，铜铁件更要勤过滤

每周做一次固化力检验：试管装2~3 cm胶液放90~93℃热水，10 min内固化即合格

常温避光保存，远离热源

收工：关操作台闸门→关水风气阀→拉总闸→清理场地

三、五金件浸渗全过程（真空加压法）

流程分三段：前处理 → 浸渗处理 → 后处理

1. 前处理：除油 + 干燥（决定成败的一半）

脱脂清洗：清洗液加温40~80℃（超声/高压冲洗），2~10 min，严重油污要多次清洗

清水漂洗 → 60~90℃烘干 → 冷却

关键点：油污、金属碎屑、砂垢不除净会直接污染浸渗液、削弱渗透力与粘结力；不烘干会把大量水分带进真空泵

时机：铸件最好在毛坯或抛光后、精加工前做；粉末冶金件烧结后做

2. 装筐

工件整齐码放、易出水，层间用塑料网板压紧固定，避免吊运磕碰和相互叠压遮挡

3. 干真空

入罐→关盖锁紧→开真空泵抽至 -0.09~-0.099 MPa，保压 10~15 min，把微孔里的空气、水分、残油抽出来

真空度不够，孔内残气形成"气堵"，后面压力再大也渗不到孔底

4. 湿真空进液

负压把浸渗液吸入浸渗罐，液面高出零件 50~80 mm，继续抽真空 5~15 min

二次抽真空的目的：排出浸渗液中溶解的气体，否则带气的液体渗进微孔，固化时生成气孔，密封失效

5. 加压浸渗

卸至常压后加压至 0.4~0.8 MPa，保压 10~20 min，把浸渗液压进缺陷最深处

6. 泄压回液

卸压至约0.2 MPa，把罐内浸渗液压回储液罐，回收率可达85%以上

7. 滴干 / 离心甩干

吊出滴干后入甩干机正反转离心，甩下的液回流浸渗罐

8. 两级清洗

常温清水（可加曝气），每级1~3 min，浸渗篮上下抖动或翻转增加摩擦；时间切不可过长、力度不可过大，否则会把已渗进孔里的浸渗液洗出来

螺纹孔、密封面、内腔等部位最好再用喷水枪定点冲洗，防止固化后结块堵孔

9. 固化（无机与有机最大的差别）

三选一，取决于生产节奏：

室温固化：先室温晾置20~26 h让水分缓慢外迁，再升温（最稳，不起泡）

加热固化：75~95℃ × 1~2 h；若使用温度>300℃，采用 80℃×2 h + 110℃×1 h 阶梯固化

CO₂ 加速：通 CO₂ 3~5 min 初凝，再热处理

加热速度必须缓慢，急热会让孔内浸渗剂起泡溢出，等于白浸

10. 检验与返工

承压件100%做气密/水压试验（如0.3 MPa保压30 min，泄漏率≤0.01 mL/min）。不合格可二次、三次浸渗，三次仍泄漏判废
